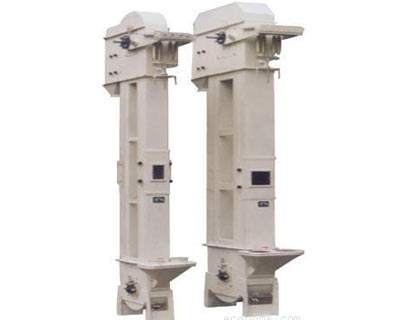

一、設備工作原理
該設備是利用均勻固定在鏈條上的，在電機的帶動下，豎直把物料從低處提升大高處。根據使用場合的不同，可以分為環鏈?zhǔn)?、板鏈?zhǔn)?、皮帶式。被廣泛用于新型建材制造行業、化學工業、食品、醫療等。
二、在蒸壓磚生產線中的使用
斗式提升機適用于向上輸送粉狀、粒狀、小粒狀的散狀物料，可適用于不同的使用條件，被廣泛的應用于許多工業部門。在蒸壓磚生產線中主要用于提升物料使用。
由顎式破碎機破碎后的物料需要由斗式提升機提升到料倉中，然后由振動給料機均勻的把物料送入到球磨機中，粉磨后的物料再由斗式提升機輸送到粉料倉中，為配料攪拌打下基礎。
三、色環保優點
1、生產效率高，能耗低。在機構設計上采用流入式喂料、誘惑式卸料、密集的大容量料斗布置，物料提升時無回料和挖不到料現象的發生。
2、使用范圍廣，不但可以提升塊料還可以提升粉料，密封性能好，不會污染環境。不但可以用于工業方面，還可以用于提升食品、糧食類。
3、使用壽命長，在設計時，采取流入式喂料，流出式卸料，料斗基本不與物料發生摩擦。
4、提升高度可以可以根據用戶要求而改變，想要多高的就可以設計成多高的。
5、先進的生產技術與合理設計結構，保證期性能穩定，能長久無故障生產。
6、結構簡單，占地面積小，很多需要延伸到廠房外。
四、技術參數
|
提升機型號 |
TD160 |
TD250 |
TD315 |
TD400 |
TD500 |
|||||||||||||||||
|
料斗型式 |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
||
|
輸送量 |
離心式 |
(m2/h) |
9 |
16 |
16 |
27 |
20 |
36 |
38 |
59 |
28 |
50 |
42 |
67 |
40 |
76 |
68 |
110 |
63 |
116 |
96 |
154 |
|
混合式 |
/ |
/ |
20 |
38 |
32 |
50 |
32 |
60 |
54 |
85 |
45 |
84 |
70 |
112 |
||||||||
|
料斗 |
斗寬 |
(mm) |
160 |
250 |
315 |
400 |
500 |
|||||||||||||||
|
斗容 |
(L) |
0.49 |
0.9 |
1.2 |
1.9 |
1.22 |
2.24 |
3.0 |
4.6 |
1.95 |
3.55 |
3.75 |
5.8 |
3.07 |
5.6 |
5.9 |
9.4 |
4.84 |
9.0 |
9.3 |
14.9 |
|
|
斗距 |
(mm) |
280 |
350 |
360 |
450 |
400 |
500 |
480 |
560 |
500 |
625 |
|||||||||||
|
輸送帶 |
寬度 |
(mm) |
200 |
300 |
400 |
500 |
600 |
|||||||||||||||
|
層數 |
(mm) |
3 |
4 |
5 |
||||||||||||||||||
|
傳動滾筒直徑 |
(mm) |
400 |
500 |
630 |
||||||||||||||||||
|
從動滾筒直徑 |
(mm) |
315 |
400 |
500 |
||||||||||||||||||
|
料斗運行速度 |
離心式 |
(m/s) |
1.4 |
1.6 |
1.8 |
|||||||||||||||||
|
混合式 |
/ |
/ |
1.2 |
1.4 |
1.3 |
|||||||||||||||||
|
主軸轉速 |
離心式 |
(r/min) |
67 |
61 |
54.6 |
|||||||||||||||||
|
混合式 |
/ |
/ |
45.8 |
42.5 |
40 |
|||||||||||||||||
五、維護、維修
1、該設備不能倒轉，倒轉容易發生鏈條脫軌的現象，解決該故障很麻煩。
2、該設備啟動時應空負荷運轉，所以停機前一定要將物料排清。
3、應均勻喂料，如果超過該設備運輸能力，容易使下部憋死。
4、注意傳動軸、被動軸應定期潤滑。
5、定期檢查哪些部件容易損壞，然后根據實際情況進行更換。
