一、設備簡介

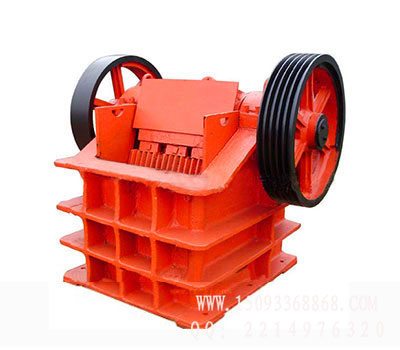

顎式破碎機俗稱鄂破，由動鄂和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業的破碎機。廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的中等粒度破碎。被破碎物料的抗壓強度為320Mpa。
二、在蒸壓生產線中的作用
鄂式破碎機主要用來對塊狀石灰進行破碎，石灰是生產加氣磚的重要原料之一。因此鄂式破碎機是蒸壓磚生產線中重要的原料處理設備。裝載車將堆放在原材料棚中的塊狀石灰送入鄂式破碎機中進行處理。
三、工作原理
鄂式破碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動鄂、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定鄂板與活動鄂板等組成，其中肘板還起到保險作用。 該系列鄂式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂上下運動，當動鄂上升時肘板和動鄂間夾角變大，從而推動動鄂板向定鄂板接近，與此同時物料被擠壓、搓、碾等多重破碎;當動鄂下行時，肘板和動鄂間夾角變小，動鄂板在拉桿、彈簧的作用下離開定鄂板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動鄂作周期性的壓碎和排料，實現批量生產。
四、技術參數
|
型號規格 |
進料口尺寸（ ㎜ ) |
最大給料粒（ ㎜ ) |
排料口調整范（ ㎜ ) |
處理能力（m/h） |
電機（Kw） |
重量 |
|
PE-250×400 |
250×400 |
210 |
20-60 |
3-13 |
15 |
2.8 |
|
PE-400×600 |
400×600 |
340 |
40-100 |
10-35 |
30 |
6.5 |
|
PE-500×750 |
500×750 |
425 |
50-100 |
25-60 |
55 |
10.6 |
|
PE-600×900 |
600×900 |
500 |
65-180 |
30-85 |
55-75 |
15.5 |
|
PE-750×1060 |
750×1060 |
630 |
80-180 |
72-150 |
90-110 |
28 |
|
PE-800×1060 |
800×1060 |
680 |
100-200 |
85-143 |
90-110 |
30 |
|
PE-870×1060 |
870×1060 |
750 |
170-270 |
145-235 |
90-110 |
30.5 |
|
PE-900×1060 |
900×1060 |
780 |
200-290 |
170-250 |
90-110 |
31 |
|
PE-900×1200 |
900×1200 |
780 |
95-255 |
100-240 |
110-132 |
49 |
|
PE-1000×1200 |
1000×1200 |
850 |
195-280 |
190-275 |
110-132 |
51 |
|
PE-1200×1500 |
1200×1500 |
1020 |
150-300 |
250-500 |
160 |
100.9 |
|
PEX-150×750 |
150×750 |
120 |
18-48 |
5-16 |
15 |
3.5 |
|
PEX-250×750 |
250×750 |
210 |
25-60 |
8-22 |
22 |
4.9 |
|
PEX-250×1000 |
250×1000 |
210 |
25-60 |
10-32 |
30-37 |
6.5 |
|
PEX-250×1200 |
250×1200 |
210 |
25-60 |
13-38 |
37 |
7.7 |
|
PEX-300×1300 |
300×1300 |
250 |
20-90 |
10-65 |
75 |
11 |
